نظام توليد أكسجين طبي عالية النقاوة (مولد الأكسجين الطبي بنسبة نقاوة تتجاوز 95 بالمائة)Medical Oxygen Generation System (up to 95% Purity)
هذا نظام مولد أكسجين مخصص بتقنية (PSA) (نقاء يصل إلى 95 بالمائة)

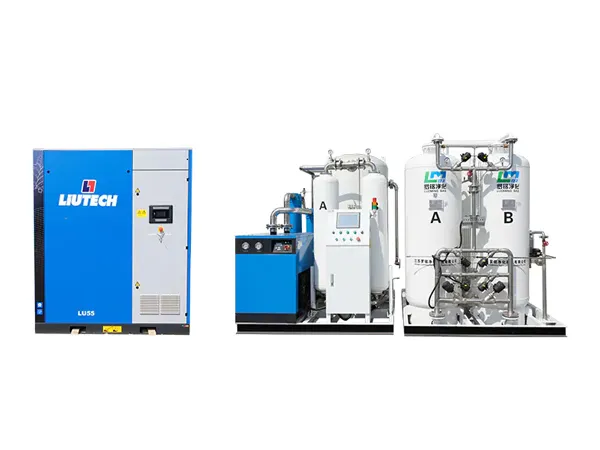

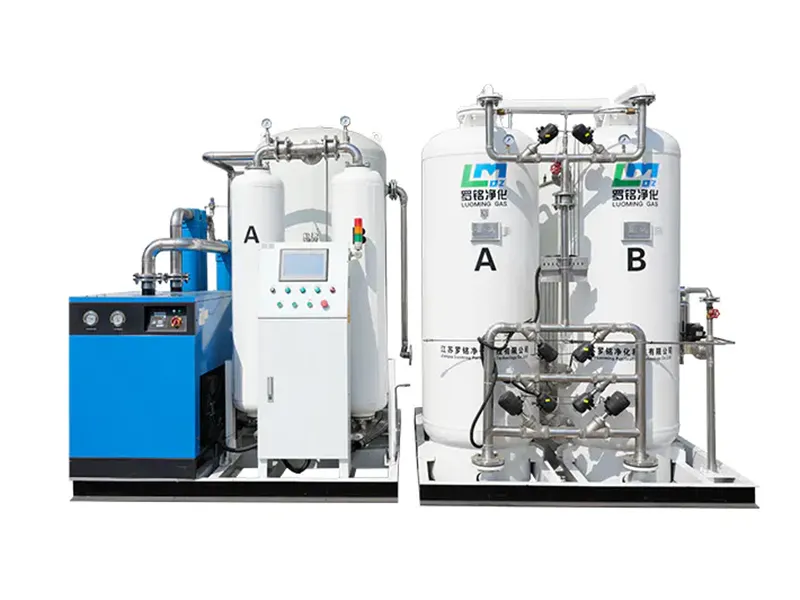

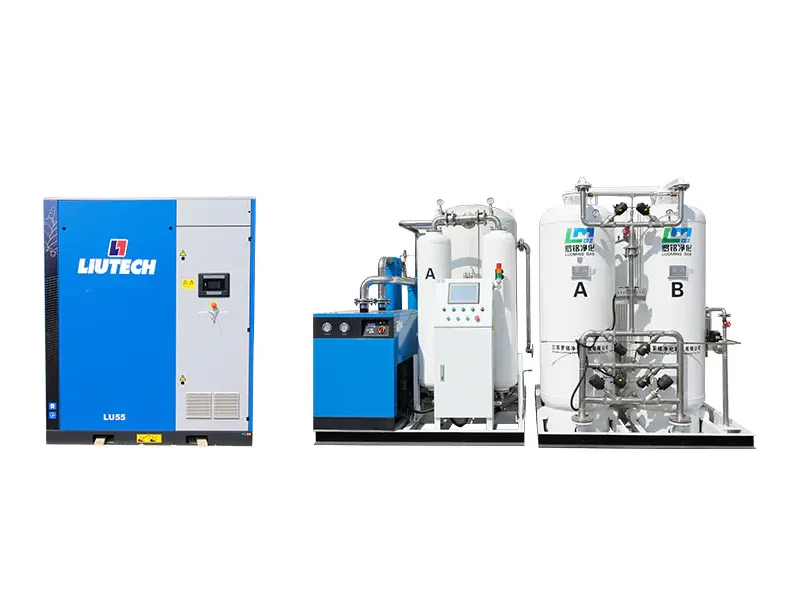

يستخدم مولد الأكسجين الطبي بنظام (PSA) الهواء المحيط النظيف كهواء للتغذية، حيث تعمل ضواغط الهواء ذات الدرجة الطبية على رفع ضغط الهواء إلى المستوى المطلوب، تليها مجففات تبريدية، وفلاتر دقيقة، وأجهزة إزالة رذاذ الزيت للتخلص من الرطوبة والغبار ورذاذ الزيت، وبذلك تكتمل عملية المعالجة الأولية لهواء التغذية. كما يدخل الهواء المضغوط المعالج أولياً إلى وحدات الامتزاز بنظام (PSA) المجهزة ببرجي امتزاز مزدوجين، حيث يقوم المنخل الجزيئي الزيوليتي بامتصاص النيتروجين وثاني أكسيد الكربون بصفة تفضيلية تحت الضغط، مما يعمل على تركيز الأكسجين وإنتاجه بنقاء يصل إلى 93%±2%. وفي الوقت نفسه، يخضع برج الامتزاز البديل لعملية خفض الضغط لانتزاع الشوائب وتجديد المنخل الجزيئي، ويضمن تبادل العمل بين البرجين تدفقاً مستمراً للأكسجين. وفي المرحلة النهائية، تقوم فلاتر التعقيم الطبية بإزالة الكائنات الدقيقة، بينما تعمل صمامات تنظيم الضغط على ضبط ضغط المخرج وفقاً للمتطلبات الطبية، حيث يتم مراقبة نقاء الأكسجين وضغطه في الوقت الفعلي، كما تدعم تكوينات تخزين الأكسجين في حالات الطوارئ توفير إمدادات أكسجين طبي آمنة ومستقرة.
- سعة الأكسجين: 1إلى200 متر مكعب قياسي في الساعة (في الظروف القياسية)
- نقاء الأكسجين: 93%±2% (وفقاً للمعيار الوطني الصيني)
- ضغط المخرج: 0.1إلى0.55 ميجا باسكال (MPa) (ضغط مقاس، مستقر وقابل للضبط)
- نقطة ندى الأكسجين (مستوى الرطوبة): أقل من أو يساوي سالب 40 درجة مئوية (عند الضغط الجوي)
- المعالجة الأولية لهواء التغذية لضمان نظافة هواء المدخل
أولاً، الضغط: يتم الضغط بواسطة ضواغط هواء ذات درجة طبية عند ضغط يتراوح بين 0.6 و0.8 ميجا باسكال لتلبية متطلبات الفصل. ثانياً، التنقية: تعمل الفلاتر الدقيقة على إزالة جزيئات الغبار (≤ 1 ميكرومتر)، ويتم خفض نقطة الندى إلى ≤ -40 درجة مئوية عبر التجفيف التبريدي، مع حصر بقايا الزيت عند ≤ 0.1 مجم/م³ من خلال فصل الزيت عن الماء، مما يلبي معايير النظافة الطبية. - الفصل بالامتزاز بتأرجح الضغط (PSA) كعملية أساسية لتنقية الأكسجين
أولاً، تشغيل الأبراج: يعتمد التشغيل على برجين أو أبراج متعددة تستخدم المنخل الجزيئي الزيوليتي الطبي لامتصاص النيتروجين وثاني أكسيد الكربون بصفة تفضيلية. وتتم دورات الامتزاز والتجديد بالتحكم عبر جهاز (PLC) بمدة تتراوح بين 1 إلى 2 دقيقة لكل دورة. ثانياً، الإنتاج المستمر: يحافظ النظام على نقاء الأكسجين عند 93%±2% أثناء عملية الامتزاز، بينما يقوم البرج الآخر في مرحلة التجديد بتحرير الشوائب دون انقطاع في الإمداد. - المعالجة اللاحقة للأكسجين لضمان الامتثال للمعايير الطبية
أولاً، التنقية الإضافية: يتوفر خيار التنقية الثانوية بنظام (PSA) لإنتاج أكسجين بنقاء يتجاوز 99.5 بالمائة. ثانياً، التعقيم والضبط: تزيل فلاتر التعقيم الطبية (0.22 ميكرومتر) الكائنات الدقيقة، بينما تحافظ صمامات تنظيم الضغط على ضغط المخرج عند 0.1 إلى 0.5 ميجا باسكال لتناسب متطلبات النقاط الطرفية. - وظائف المراقبة والسلامة للتحكم الفعال في المخاطر
أولاً، المراقبة الفورية: تتبع مستمر لنقاء الأكسجين، والضغط، ومعدل التدفق. وتفعل الإنذارات المسموعة والمرئية في الحالات غير الطبيعية، مثل انخفاض نقاء الأكسجين عن 90 بالمائة. ثانياً، التخزين الطارئ: تتيح خزانات تخزين الأكسجين في حالات الطوارئ أو مجمعات الأسطوانات التبديل التلقائي عند حدوث أعطال مفاجئة لضمان استمرارية الإمداد. - ميزات الأداء الطبي لدعم العمليات السريرية الآمنة والفعالة
أولاً، السلامة: تعتمد التقنية على الفصل الفيزيائي دون مواد ضارة، مع ضغط تشغيل منخفض (0.6 إلى 0.8 ميجا باسكال)، مما يوفر أماناً أعلى مقارنة بالأسطوانات عالية الضغط. ثانياً، الكفاءة: يوفر النظام أكسجين مطابق للمواصفات خلال 30 دقيقة، ويصل لنقاء 99.5 بالمائة خلال 45 دقيقة، مما يجعله مناسباً للتطبيقات الإسعافية والجراحية. ثالثاً، الاستهلاك: يظل استهلاك الطاقة منخفضاً عند التشغيل في درجة الحرارة المحيطة (حوالي 60 إلى 70 بالمائة من معدات الأكسجين السائل التقليدية)، مع دعم خاصية التشغيل بضغطة زر واحدة والعمل دون إشراف بشري.
| الموديل | نقاء الأكسجين | معدل التدفق (متر مكعب قياسي في الساعة، ظروف قياسية) | القطر الاسمي للمدخل | القطر الاسمي للمخرج | ضغط التعبئة (MPa) |
| 93%±2% | 3 | DN15 | DN15 | 15-20 | |
| 93%±2% | 5 | DN15 | DN15 | 15-20 | |
| 93%±2% | 10 | DN25 | DN25 | 15-20 | |
| 93%±2% | 15 | DN40 | DN25 | 15-20 | |
| 93%±2% | 20 | DN40 | DN25 | 15-20 | |
| 93%±2% | 25 | DN40 | DN25 | 15-20 | |
| 93%±2% | 30 | DN40 | DN25 | 15-20 | |
| 93%±2% | 40 | DN50 | DN40 | 15-20 | |
| 93%±2% | 50 | DN50 | DN40 | 15-20 | |
| 93%±2% | 60 | DN50 | DN40 | 15-20 | |
| 93%±2% | 70 | DN65 | DN40 | 15-20 | |
| 93%±2% | 80 | DN65 | DN40 | 15-20 | |
| 93%±2% | 90 | DN65 | DN40 | 15-20 | |
| 93%±2% | 100 | DN65 | DN50 | 15-20 | |
| 93%±2% | 110 | DN65 | DN50 | 15-20 | |
| 93%±2% | 120 | DN80 | DN50 | 15-20 | |
| 93%±2% | 130 | DN80 | DN50 | 15-20 | |
| 93%±2% | 140 | DN80 | DN50 | 15-20 | |
| 93%±2% | 150 | DN100 | DN50 | 15-20 | |
| 93%±2% | 160 | DN100 | DN50 | 15-20 | |
| 93%±2% | 170 | DN100 | DN50 | 15-20 | |
| 93%±2% | 180 | DN100 | DN65 | 15-20 | |
| 93%±2% | 190 | DN100 | DN65 | 15-20 | |
| 93%±2% | 200 | DN100 | DN65 | 15-20 |
-
-
