نظام توليد أكسجين طبي عالية النقاوة (مولد الأكسجين الطبي بنسبة نقاوة تتجاوز 99.5 بالمائة)Medical Oxygen Generation System (up to 99.5% Purity)

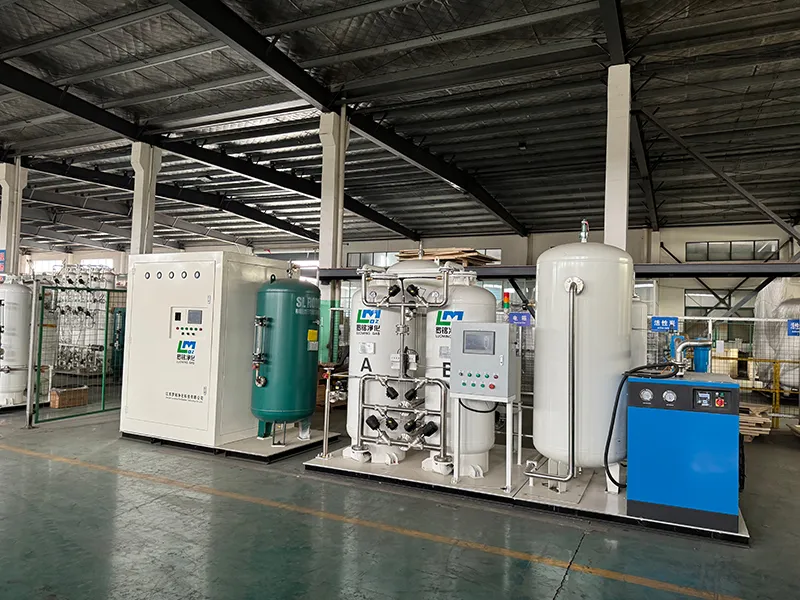

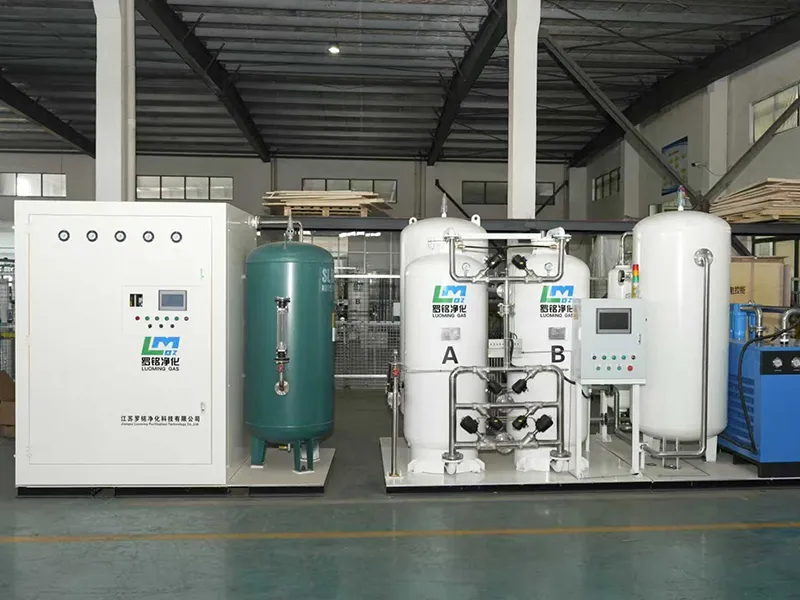

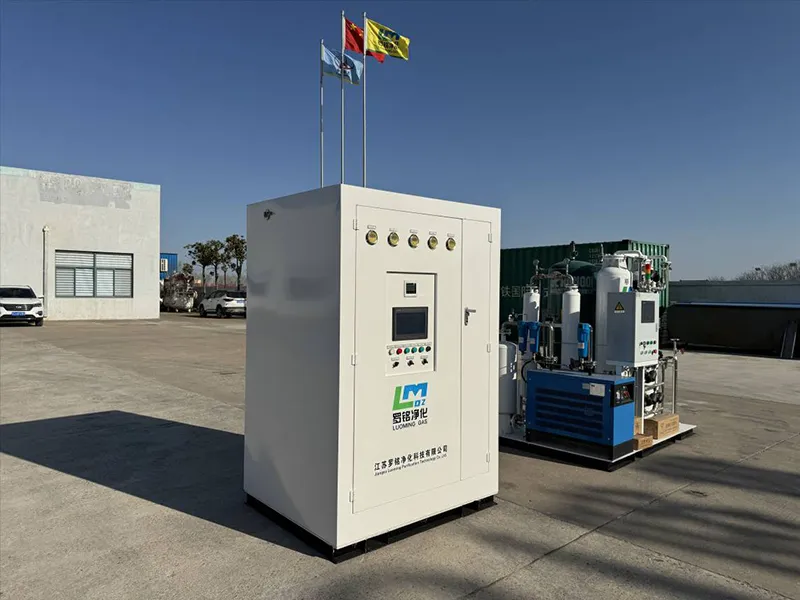

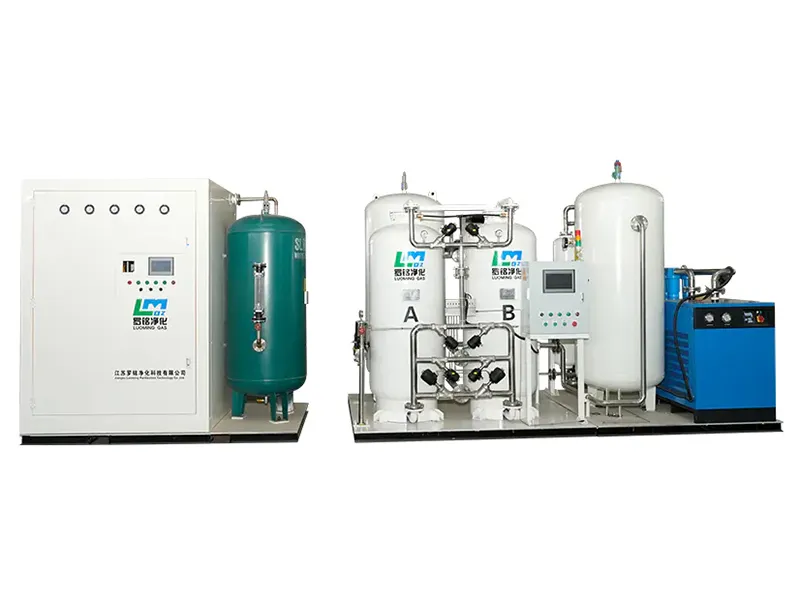

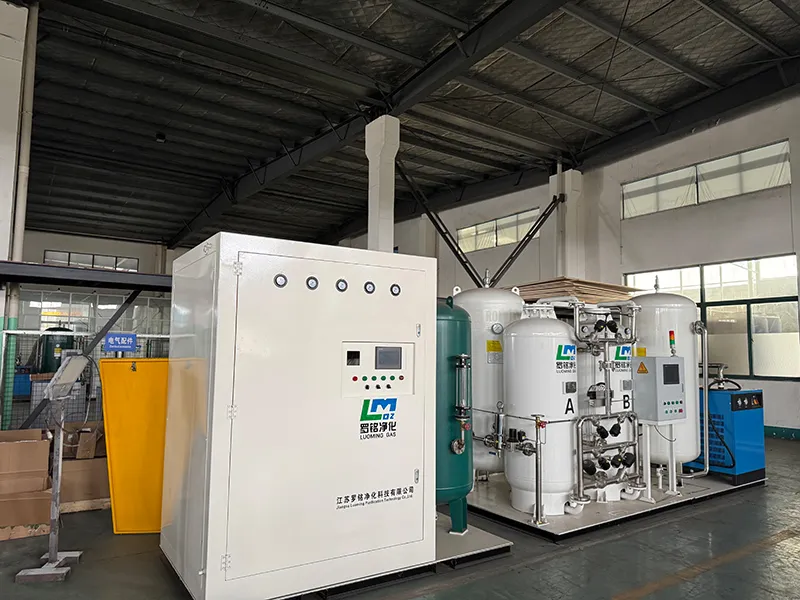

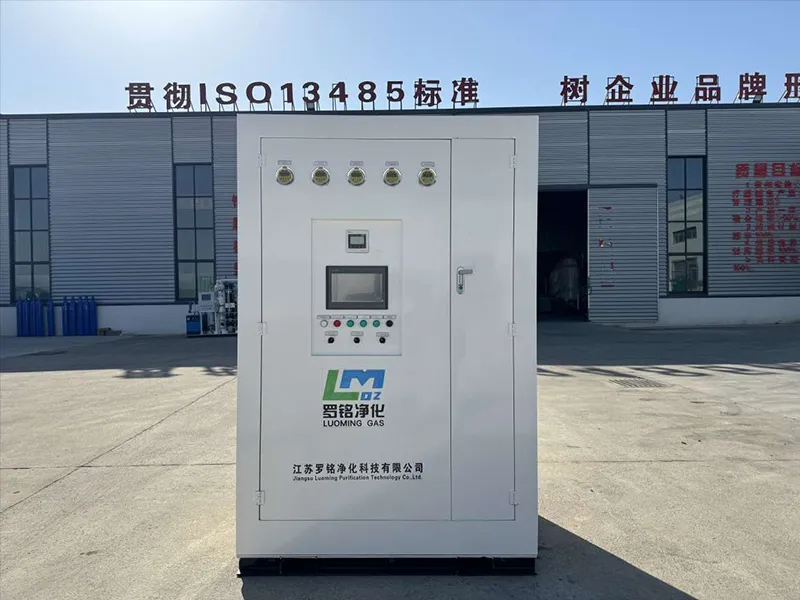

هذا نظام مولد أكسجين مدمج ومخصص بتقنية (PSA) (نقاء يصل إلى 99.5 بالمائة وأكثر)
يستخدم نظام توليد الأكسجين الطبي بنسبة نقاء 99.5% الهواء المحيط المطابق لمتطلبات النظافة الطبية كغاز للتغذية. وتتيح العملية المتكاملة — التي تشمل المعالجة الأولية لهواء التغذية، وفصل الامتزاز بتأرجح الضغط (PSA) ثنائي المرحلة، والمعالجة اللاحقة للأكسجين، وضمان السلامة الذكي — إنتاجاً مستقراً للأكسجين بنقاء يصل إلى 99.5 بالمائة.
الميزات الرئيسية
- سعة الأكسجين: 1إلى100 متر مكعب قياسي في الساعة (Nm³/h) (في الظروف القياسية)
- نقاء الأكسجين: 99.5 بالمائة
- ضغط المخرج: 0.1إلى0.55 ميجا باسكال (MPa) (ضغط مقاس، قابل للضبط)
- نقطة ندى الأكسجين (مستوى الرطوبة): أقل من أو يساوي سالب 40 درجة مئوية (عند الضغط الجوي)
وصف العملية
- المعالجة الأولية الدقيقة لهواء التغذية لإنتاج أكسجين عالي النقاء
ترفع ضواغط الهواء ذات الضوضاء المنخفضة والدرجة الطبية ضغط الهواء المحيط إلى 0.6 إلى 0.8 ميجا باسكال، بما يتوافق مع نطاق ضغط الامتزاز الأمثل للمنخل الجزيئي. تعمل عملية التنقية متعددة المراحل على إزالة الجسيمات (أكبر من أو يساوي 1 ميكرومتر)، وخفض نقطة ندى الهواء (مستوى الرطوبة في الهواء) إلى أقل من أو يساوي -40 درجة مئوية عبر التجفيف بالتجميد، وحصر محتوى الزيت المتبقي عند أقل من أو يساوي 0.1 مجم/م³، مما يلبي متطلبات النظافة الصارمة للأكسجين الطبي ويمنع تدهور كفاءة المنخل الجزيئي. - الامتزاز الأولي بنظام (PSA) يتيح التركيز المبدئي للأكسجين
يدخل الهواء المضغوط النظيف إلى وحدة الامتزاز (PSA) في المرحلة الأولى. وتحت ضغط محكوم، يقوم المنخل الجزيئي بامتصاص النيتروجين وثاني أكسيد الكربون والغازات الخاملة النزرة تفضيلياً بناءً على الاختلافات الحركية للامتزاز. كما يمر الأكسجين عبر طبقة المادة الممتزة لتكوين أكسجين بنقاء 93%±2%. وتعمل وحدات الامتزاز بالتناوب بين خفض الضغط والتجديد، حيث تضمن دورات التبديل التي يتحكم فيها نظام (PLC) (حوالي 120 ثانية) تدفقاً مستمراً للأكسجين. - التنقية الثانوية بنظام (PSA) تحقق نقاء أكسجين يتجاوز 99.5 بالمائة
يدخل الأكسجين الناتج من المرحلة الأولى إلى وحدة التنقية (PSA) في المرحلة الثانية المعبأة بمنخل جزيئي طبي عالي الانتقائية. وتحت ظروف ضغط محسنة تتراوح بين 0.4 إلى 0.5 ميجا باسكال، كما يتم التخلص من النيتروجين المتبقي، وأول أكسيد الكربون، وأكاسيد النيتروجين، والشوائب النزرة. ويرتفع نقاء الأكسجين بشكل مستقر إلى 99.5 بالمائة أو أكثر، مما يمتثل تماماً لمعايير (GB8982-2009) الخاصة بأكسجين التنفس الطبي وفي الطيران، بما في ذلك نسب: أول أكسيد الكربون (CO ≤ 5ppm)، وأكاسيد النيتروجين (NOx ≤ 2ppm)، والرطوبة (أقل من أو يساوي 0.07 جم/م³). - المعالجة اللاحقة للأكسجين الطبي تضمن السلامة والقابلية للتكيف
يمر الأكسجين عالي النقاء عبر فلاتر تعقيم طبية بدقة ترشيح تصل إلى 0.22 ميكرومتر لإزالة الكائنات الدقيقة والهباء الجوي. ويتحكم تنظيم الضغط الذكي في ضغط المخرج ضمن نطاق 0.1 إلى 0.5 ميجا باسكال ليتناسب مع متطلبات الأجنحة العامة، وأجهزة التخدير، ومعدات العناية المركزة. وتحافظ أجهزة تثبيت التدفق على تذبذب إمداد الأكسجين ضمن نطاق ±5 بالمائة لدعم العلاج بالأكسجين الطبي سواء للتدفق المنخفض أو المرتفع. - المراقبة الذكية للعملية بالكامل تعزز موثوقية التشغيل
تتبع وحدات المراقبة عن بُعد المدمجة بتقنية (5G) باستمرار نقاء الأكسجين، وضغطه، ومعدل تدفقه، وحالة تشغيل وحدات الامتزاز. وتُفعل إنذارات مسموعة ومرئية عند انخفاض نقاء الأكسجين عن 99 بالمائة أو حدوث ظروف ضغط غير طبيعية. كما توفر وحدات تخزين الأكسجين للطوارئ (المكونة من خزانات عالية الضغط ومجمعات أسطوانات) إمداداً احتياطياً تلقائياً أثناء الصيانة أو انقطاع التيار الكهربائي، مما يضمن توفر الأكسجين دون انقطاع للتطبيقات الطبية الحرجة.
المواصفات الفنية
| الموديل | نسبة النقاء | معدل التدفق (متر مكعب قياسي في الساعة) (Nm³/h) | ضغط المخرج (MPa) | ملاحظات |
| 99.5% | 5 | 0.1-0.4 | كافة المعايير (المواصفات) قابلة للتخصيص | |
| 99.5% | 10 | 0.1-0.4 | ||
| 99.5% | 20 | 0.1-0.4 | ||
| 99.5% | 25 | 0.1-0.3 | ||
| 99.5% | 30 | 0.1-0.3 | ||
| 99.5% | 40 | 0.1-0.3 | ||
| 99.5% | 50 | 0.1-0.2 | ||
| 99.5% | 60 | 0.1-0.2 | ||
| 99.5% | 80 | 0.1-0.2 | ||
| 99.5% | 100 | 0.1-0.2 |
المعدات الاختيارية
-
-
نظام تعبئة الغاز
