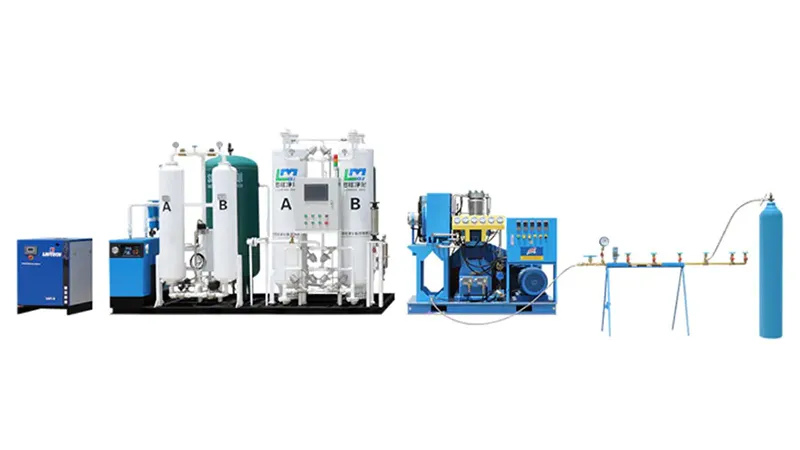

نظام توليد وتعبئة الأكسجين الطبي (مولد أكسجين طبي - مزود بمحطة تعبئة الأسطوانات)Medical Oxygen Generation System (with Oxygen Filling Station)
مولد أكسجين بتقنية (PSA) مخصص (مع محطة تعبئة أسطوانات الأكسجين)
تنتج محطة تعبئة الأكسجين الطبي في الموقع أكسجين بمواصفات طبية اعتماداً على تقنية الامتزاز بتأرجح الضغط (PSA)، كما تدعم التزويد الفوري بالأكسجين في نقطة الاستخدام. فضلاً عن ذلك، يتم فصل الأكسجين فيزيائياً وتنقيته من الهواء المحيط لتلبية المتطلبات السريرية الخاصة بالتوليد، والتخزين، والتعبئة في الموقع.
الميزات الرئيسية
- سعة الأكسجين: 1إلى200 متر مكعب قياسي في الساعة (Nm³/h) (في الظروف القياسية)
- نقاء الأكسجين: 93%±2% (وفقاً للمعيار الوطني الصيني)
- ضغط المخرج: 0.1إلى0.55 ميجا باسكال (MPa) (ضغط مقاس، قابل للضبط)
- نقطة ندى الأكسجين (مستوى الرطوبة): أقل من أو يساوي -40° مئوية (عند الضغط الجوي)
وصف العملية
- المعالجة الأولية لهواء التغذية
يتم فلترة وتجفيف الهواء المضغوط النظيف لإزالة الرطوبة، ورذاذ الزيت، والشوائب الجزيئية، مما يضمن ظروف دخول مستقرة ونظيفة للنظام. - الامتزاز والفصل بنظام (PSA)
يقوم المنخل الجزيئي الزيوليتي بامتصاص النيتروجين انتقائياً تحت ضغط محكوم، مما يسمح للأكسجين بالتراكم في الحالة الغازية. ويدعم تشغيل نظام (PSA) ببرجين مزدوجين إنتاجاً مستمراً للأكسجين. - الإنتاج والتنقية المستمرة
يعمل برجا الامتزاز بالتناوب، حيث يقوم أحد البرجين بعملية الامتزاز وإنتاج الأكسجين، بينما يخضع الآخر لعملية خفض الضغط والتجديد. يضمن ذلك إمداداً غير منقطع، مع استقرار نقاء الأكسجين عند 93%±2%، مع إمكانية الترقي لنقاء 99.5 بالمائة بناءً على المتطلبات السريرية أو الصناعية المحددة. - التخزين والتوزيع والتعبئة التجارية
يتم تجميع الأكسجين ذو الدرجة الطبية في خزانات موازنة، ثم يُوزع عبر شبكة الأنابيب أو معدات التعبئة إلى النقاط الطرفية السريرية، مما يدعم الإمداد الفوري بالأكسجين وتعبئة الأسطوانات. - التعبئة في الموقع تقلل الاعتماد على سلاسل الإمداد وتخفض التكاليف التشغيلية
توفر محطات التعبئة في الموقع حلاً عملياً في المناطق التي تعاني من ارتفاع تكاليف أسطوانات الأكسجين الطبي أو صعوبة نقلها. كما تدعم مولدات الأكسجين الطبي الاستهلاك المحلي للأكسجين، بينما يتم تعبئة الفائض في أسطوانات لتوزيعها أو بيعها، مما يعزز موثوقية الإمداد ويخلق فرصاً إضافية لتحقيق الإيرادات.
المواصفات الفنية
| الموديل | معدل التدفق (متر مكعب قياسي في الساعة) | الطاقة الاستيعابية للأسرة | القدرة (كيلو وات) | الأبعاد (الطول × العرض × الارتفاع) (مم) |
| 1 | 20 | 5.8 | 1800×1400×1800 | |
| 3 | 50 | 7.6 | 2000×1400×1900 | |
| 5 | 100 | 7.8 | 2000×1500×1900 | |
| 10 | 150 | 16.7 | 2000×1500×2100 | |
| 15 | 300 | 19.9 | 2500×1800×2350 | |
| 20 | 400 | 33.5 | 2500×1800×2350 | |
| 30 | 600 | 38.9 | 2800×2000×2350 | |
| 40 | 800 | 47.9 | 3000×2000×2450 | |
| 50 | 1000 | 58.5 | 3800×2200×2750 | |
| 60 | 1200 | 78.8 | 3800×2200×2850 | |
| 70 | 1500 | 98 | 4500×2300×3100 | |
| 80 | 1800 | 98 | 4500×2300×3100 |
المعدات الاختيارية
-
-
نظام تعبئة الغاز
